Měření

Měření spotřeb stlačeného vzduchu a měření výkonností kompresorů

Turbinový průtokoměr pro stlačený vzduch je zařízení sloužící pro měření spotřeby stlačeného vzduchu v průmyslových rozvodech. Přístroj může být použit jak pro stálé měření spotřeby, tak pro jednorázová měření. V prvním případě lze naměřených hodnot využít např. k přesnému rozúčtování spotřeb jednotlivým měřeným provozům. V případě jednorázových měření slouží naměřené hodnoty jako podklad pro optimalizaci zdrojů a rozvodů stlačeného vzduchu atd. Tato měření se provádějí zpravidla 24 až 72 hodin podle předpokládaných špiček spotřeb.

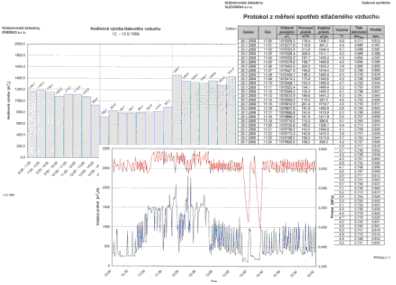

Grafy (pro ilustraci) Turbína (pro ilustraci)

Měřící systém se skládá ze tří hlavních částí ? vlastních snímačů v potrubí, tzn. snímačů průtoku, tlaku a teploty, dále pak z předzesilovače a vlastní vyhodnocovací jednotky. Displej vyhodnocovací jednotky zobrazuje celkové přepočítané množství vzduchu v m3n, jednotlivými tlačítky lze na několik sekund zobrazit tlak a teplotu stlačeného vzduchu, dále pak vztažný a provozní průtok. Vyhodnocovací jednotku lze připojit jak do centrálního řídícího systému podniku, tak k samostatnému PC. V případě jednorázových měření jsou předmětem dodávky kromě vlastní studie též měřící protokoly a grafické výstupy průběhu spotřeby a tlaku stlačeného vzduchu a hodinové spotřeby.

Technická specifikace:

Světlost Přepočítaný průtok v m3n/h pro absolutní tlak
0.6MPaabs 0.8MPaabs 1.1MPaabs
50 90-1000 110-1400 140-2000
65 120-1350 150-1900 190-2700
80 160-1750 200-2500 250-3000
100 250-2750 300-3850 385-5500
125 380-4250 480-6000 600-8500-
150 550-6100 680-8500 850-12200

Technologie

  • Atlas Copco
  • SMC
  • Festo
  • Infastaub
  • Exair
  • Uponor
